| MOQ: | 10 |
| 価格: | 1.3-3.6 |
| 配達期間: | 3 |
| 支払方法: | L/C、D/A、T/T、D/P |

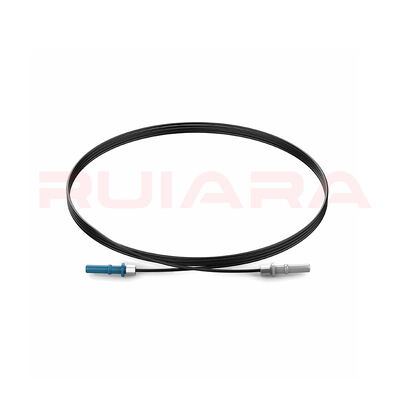

このHFBR-4501ZからHFBR-4511ZPOFケーブル組成は完成しましたBroadcom/Avago Versatile Linkエコシステムにおける短距離光信号接続のためのシンプルな工業用プラスチック光ファイバー組送受信側コネクタと 保護ケーブル構造クリップ終了と制御された端面の仕上げ.
標準の2.2mmの組み立て 強化された4~6mmの構造 カスタム長さオリジナルブロードコムコネクタとインターフェイス対応コネクタオプションは,機器に応じて構成できます環境とプロジェクト要件
HFBR‐4501ZとHFBR‐4511Zは,接続部品番号であり,完全なケーブル部品番号ではありません.ここで供給される最終製品には,光ファイバー,保護ケーブル構造,クリップリング,コネクタ処理された繊維の末端と合意された検査
HFBR‐4501ZとHFBR‐4511Zは,同じ基本的な機械インターフェースとファイバーサイズ要件を有する.
HFBR‐4501Zは灰色で,通常は送信側を識別するために使用されます.
HFBR‐4511Zは青色で,通常受信側を識別するために使用されます.
色差は設置とポートの識別をサポートする.異なる光学性能を示さない.
シンプルとは"つのファイバーと1つのチャンネルを意味します.単モードファイバーとは言いません.
これは,互換性のある Versatile Link ポートのスナップインまたは摩擦構造によって保持されているロックしない POF 接続器である.
磨いたプラスチック繊維の端面は APCインターフェースではありません
RoHS バージョンのコネクタを識別する際には,完全な"Z"の先項が保持されるべきです.歴史文書では HFBR‐4501 または HFBR‐4511 を後尾なしで使用し,Broadcom の代わりに HP または Avago を参照することがあります.
オリジナルコネクタが必要なプロジェクトでは,BroadcomのHFBR‐4501ZとHFBR‐4511Zの部品で組み立てを組織し,BOMに製造元と完全なMPNを確認することができます.
コスト制御または代替調達プロジェクトでは,HFBRインターフェース互換性のあるコネクタも評価できます.互換部品は,実際のソースによって識別され,ブロードコムで製造された部品として表示されません.メカニカルフィット,レテンション,光学性能はサンプル検証計画に含まれます.
次の値は,標準的なコネクタインターフェースと,規定された2.2mmの終結条件を記述する.設計の見直しには有用ですが,自動的にすべてのカスタム完成した組成品の保証値になります..
| 参照項目 | 価値 や 状態 |
|---|---|
| 互換性のあるPOF直径 | 光学コーティングを含む約1.0mm |
| 標準的なキャベルの範囲 | 2.13・2.27mm |
| 25°Cでポートを保持する | 最低約7 N;典型的には約8 N |
| 指定温度範囲を超えたポート保持 | 最低約3N |
| コネクタとケーブルとの引力 | 最低約8.5 N;典型的には約22 N |
| 接続器の挿入力 | 約 8 ∼ 30 N |
| ストレスのないコネクタの動作/保存基準 | −40〜+85°C |
| 設置,終了,交配温度 | 0〜+70°C |
| HFBR‐4505Z/4515Zアダプターによるマッピングインターフェース | 典型的な損失は約1.5dB 最大損失は約2.8dB |
ポート保持力,コネクタからケーブルへの引力,挿入力とは異なる測定値です. オーダーメイドのジャケットまたは強化組件では,必要な受容値が定義され,完成した構造で確認されるべきです..
標準HFBR‐4501Z/4511Zクリップエリアは,約2.2mmのケーブルセクションのために設計されています.2mm POFケーブルは,制御された剥離と繊維の準備後に直接クリップリングに入ることができます..
標準のクリップリングに4×6mm外着を直接挿入することはできません.強化組装には,約2.6mmの外着を保持する移行が必要です.2mmのコネクタ側内ケーブルで,より大きな外構造に張力や屈曲負荷を転送する.
| 建設 | 接続端設計 | 典型的な選択論理 |
|---|---|---|
| 標準 2.2 mm | 制御された2.2mmのジャケット部分に直接絞り込む | コンパクトな内部配線と標準的な Versatile Link 接続 |
| 双面ジャケット 4mm | 約2.2mmの内部のケーブルで,コンネクタの前に外側の保護用ジャケットが取り除かれています | 標準的なクリップインターフェースを保持しながら,追加の機械保護 |
| 強化された5~6mm | 中部POFケーブル,強化,外装,設計されたストレンドースタージション | 張力,摩擦,または路面保護の強化を必要とする装置 |
| 高温プロジェクト建設 | 温度対応POFグレード,ジャケット,接着剤,耐熱材料,終了材料を1つのシステムとして選択する | ジャケットのみを交換すると,必要な温度性能が得られない場合 |
大直径の構造物については,設計審査で外側のジャケットの剥離長,内部のケーブルの露出長,強化アンカー,耐熱性,ブーツの幾何学が定義されます.粘着剤の要求と最小の曲がりスペース量産前には,プロトタイプの光学,張力,屈曲,保持の検査が推奨されます.
光ファイバーにはPMMAコアとフッ素ポリマー光学コーティングが含まれています. 裸のPOFは,保護ケーブルジャケットが追加されていないことを意味します.PMMAコアに光学コーティングがないとは意味しない.
注文された材料が三?? 化学SK‐40と確認された場合,その基準構造は,次のステップインデックスPOFです.
典型的な光核直径約980 μm
光学コーティングを含む典型的な総直径約1,000 μm
数値アパルチャー 約05
裸の繊維の最大減衰は,25°Cで650nmで10mから1mのコリマートライトでのカットバック試験で0.15dB/m
最小回り半径基準は25 mm
5%の長さで少なくとも65 Nの拉伸力
プロジェクトにSK‐40特有のドキュメントが必要な場合,完全なファイバーMPNは材料ラベル,購入記録またはCOAから確認されます.
| 参照対象 | 衰弱基準 | 重要 な 条件 |
|---|---|---|
| SK‐40 裸のPOF | 最大0.15 dB/m | 650nm,25°C,コリマート光,10mから1mのカット |
| SH‐4001 2.2mm PEジャケット付きPOF | 最大0.19 dB/m 25°Cと50%RHで,指定された動作範囲を超えて最大0.21 dB/m | 覆い付きのケーブルで,裸の繊維ではない |
| ブロードコムRグレードの参照ケーブル | 典型的な0.22 dB/m 最大0.27 dB/m | 660nm HFBR LED NA 0550m |
| ブロードコム Eグレードの参照ケーブル | 典型的な0.19 dB/m 最大0.23 dB/m | 660nm HFBR LED NA 0550m |
これらの値は,異なる試験条件下で異なる繊維やケーブルを記述する.これらの値は,ジャケット罰の計算のために直接引くことはできません.完成した組み立てテストを代替するものではありません.
エクストルーション温度,射線圧,材料の収縮,偏心,残留ストレス,屈曲,終結,磨きはすべて最終的な光学性能に影響を与えます.機械性能は同様にジャケットを通して完全な負荷経路によって決定されます強化,クリップリング,接着剤,ストレインリレーブ構造
標準的な2.2mmのクリップ端は,いくつかの重要な寸法とプロセスポイントの周りに制御されます.
保護ジャケットから約 7 mm を取り除く.
繊維を挿入する前に,クリップリングを配置します.
繊維がコンネクタ面を約3mm超えて伸びるようにする.
リングを正しく配置して,クリップを完了します.
突出する繊維を削り,制御された磨きのために十分な材料を残す.
最終面を洗い流して 細かい磨きフィルムで仕上げます
端面の平らさ,滑らかさ,汚染を検査する.
3μmの細工ステップは,参照されたインターフェース条件下では,粗い600gritのみの仕上げと比較して約2dBの結合性能を改善することができます.より細かい磨きや腐食性のないRTVは,頑丈なプロジェクトや温度サイクルで評価することができます.しかし,その結果となる組成物は,独自の試験計画によって合格します.
端から端までの組立損失には,次のものがある.
実際のケーブル長さの弱さ
接続端末の両方の損失
インラインアダプターまたは追加の交配インターフェイスからの損失
屈曲,温度,選択された基準方法の影響
この理由から,コネクタ・インターフェイス値や原材料繊維の衰弱は,完全な組成の損失として提示することはできません.
POF組の挿入損失は,単端FOTP‐171型装置または双端OFSTP‐7/14型装置で測定することができる.報告書は波長,光源,基準ケーブルアダプターの配置と基準方法
基準標準化はまた,報告された結果に含まれるものを変更します.
メソッドAは,通常,組み立て物の完全な挿入損失を保持する.
メソッドBでは,参照接続の1つの損失を取り除く.
メソッドCでは,2つの交配連結と基準繊維に割り当てられた効果を取り除く.
異なる標準化方法によって得られた結果は,設定を再検討せずに比較してはならない.
プロジェクトによって,品質パッケージには以下の内容が含まれます.
BOMと構成の確認
接続端から接続端までの長さの測定
外見,寸法,端面の検査
合意された方法による端から端への挿入損失試験
コネクタ保持またはケーブル引力試験
屈曲,温度,環境の検証
個々の試験記録,材料文書,およびバッチの追跡可能性
注文された組件で実際に実施された試験のみが,最終製品の結果として報告される.
HFBR‐4501ZとHFBR‐4511Zは受動式コネクタである.それらはデータ速率や最大送信距離を独立して定義しない.
使用可能なリンクは 送信機と受信機の MPN,光波長,ケーブル減衰,組立長,コネクタとアダプターの損失,動作温度,受信機の感度,老化手数料と設計利益率.
代表的な汎用リンクファミリーの例には,以下が含まれます.
| 送信機/受信機ペア | 代表率 | 公開されたリンク参照 |
|---|---|---|
| HFBR‐1523Z / HFBR‐2523Z | 40kBd | 指定された低損失POF構成で約111mまで |
| HFBR‐1522Z / HFBR‐2522Z | 1 MBd | 参照された高性能配置では約45m |
| HFBR‐1521Z / HFBR‐2521Z | 5 MBd | 約22m |
| HFBR‐1528Z / HFBR‐2528Z | 10 MBd | 0°Cから+70°Cまで約40m,−20°Cから+85°Cまで約30m |
他の特殊なモジュール組み合わせは,約155 MBdまでのカバー速度を帯びます.これらは,ケーブル組用の普遍的な距離評価ではなく,モジュールおよび条件特有の参照です..
初期最大長度の推定は以下のように表すことができる.
最大長さ ≈ (最小送信電源 − 受信機感度 − 接続損失 − 設計幅) × 最大ケーブル減衰
プロジェクトの計算のために,送信機と受信機の完全なMPN,動作温度,目標長,交配インターフェイスの数,必要なシステムマージンを提供してください.
このシンプルな Versatile Link POFケーブル組は,以下のような短距離光学制御および信号隔離リンクに適しています.
PLCと産業用コンピュータ通信
ロボットと工場制御機器
産業用センサーとデータ収集
高電圧センサーと電磁隔離制御
風力発電と太陽光発電のインバーター制御
IGBTゲートドライブとSVC制御リンク
産業ネットワークの拡張
装置内部の光信号接続
機器の互換性は,実際のポート,モジュール,リンク条件から確認されなければならない.ABB REF542plus SPABUS インターフェースでは,X60 が灰色 HFBR‐4501 送信ポートと,X61 が青色 HFBR‐4511 受信ポートと識別されます.この装置説明書では,プラスチック繊維の長さの制限が30mとされています.これは有用な識別参照を提供しますが,すべてのABBモデルまたは機器の改訂の承認を意味するものではありません.
| 関連部分 | 主要 な 違い |
|---|---|
| HFBR‐4503Z / HFBR‐4513Z | 固定構造のシンプレックス・クリップコネクタ |
| HFBR‐4506Z | 独立鍵のないデュプレックス・クリップコネクタ |
| HFBR‐4516Z | 固定構造のデュプレックス・クリップコネクタ |
| HFBR‐4531Z/4532Z/4533Z/4535Zシリーズ | クリップレス終了代替品 |
| HFBR‐4505Z / HFBR‐4515Z | 切断されたシンプレックスコネクタの配列用のバルチード・フィードスルーアダプター |
| HFBR‐4525Z | シンプル・クリップリング |
| HFBR‐4526Z | デュプレックス・クリップリング,シンプレックス・バージョンと交換できない |
| HFBR‐4522Z | 汎用的なリンクポートのダストプラグ |
これらの部品は,プロジェクトにロック,デュプレックスチャネル,クリップレスインストール,パネルフィードスルー,または関連するアクセサリー供給が必要な場合に評価することができます.HFBR‐4501Z/4511Z組の自動代替品ではなく,別々の構成です..
オーダーメイド産業用POFケーブル組成メーカーとして,標準構成,半オーダーメイド組成,図面またはサンプルベースのOEMプロジェクトをサポートすることができます.
典型的なプロジェクト経路には以下の項目が含まれます.
既存のケーブル,装置ポート,図,サンプル,部品番号を検証する.
POFグレード,コネクタソース,シンプレックスチャネルの設定を確認します
キャベルの直径,ジャケット材料,強化材,接続器の 製造可能性の見直し
プロトタイプや最初の製品を作ります
合意された光学,次元,機械の要件を検証する.
パイロット生産を経て,検査と追跡性を備えたバッチ生産を繰り返す.
プロジェクトオプションには,カスタムジャケットの色と印刷,顧客部品番号,個別ラベル,ダストキャップ,抗静止包装,RoHS材料構成,UL格付けのケーブル構造物ハロゲンフリーケーブルオプションと 材料の裏付け文書
UL認定ケーブルまたはUL94 V-0コネクタを使用することは,完全なカスタム組成物が独立したUL認証を有することを意味するものではありません.適合は,実際のコンポーネントによって述べられます.承認されたBOMに含まれる材料と最終製品のドキュメント.
コンフィギュレーションのレビューを開始するために必要な長さ,数量,オリジナルまたは互換性のあるコネクタの優先順位を送信します. 仕様はまだ完了していない場合は,機器モデルを送信します.既存のケーブル写真図面やサンプル情報から始めます
|
|
