HFBR-4501 HFBR-4511 POF ケーブル アセンブリ

当社の HFBR-4501 HFBR-4511 POFケーブルアセンブリ は、産業用制御、電力システム通信、機器間接続、および Broadcom/Avago Versatile Link タイプ光インターフェイス用の完成されたシングルプレックスプラスチック光ファイバーケーブルです。

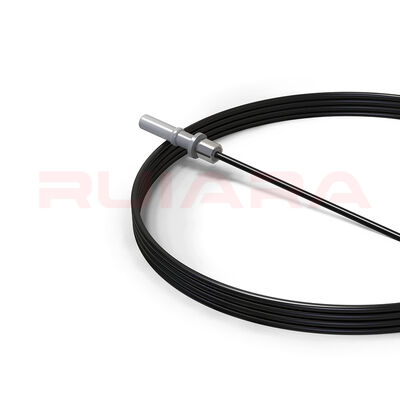

標準的な構造は、1.0 mm PMMA プラスチック光ファイバー、黒色の 2.2 mm PE ジャケット、片側にグレーの HFBR-4501 スタイルのコネクタ、もう片側に青色の HFBR-4511 スタイルのコネクタを使用しています。ケーブルの被覆、切断、コネクタ終端処理、金属リング圧着、ファイバー端面処理、最終組み立てを経て、完成品のアセンブリを製造します。

これは パッシブシングルチャンネル POF ケーブルアセンブリ です。システムデータレートや最大通信距離は、これ単独では決定されません。これらは、送信機・ファイバー・受信機の完全なリンクに依存します。

HFBR-4501 および HFBR-4511 は、Broadcom/Avago Versatile Link コネクタ ファミリ に属します。標準的なシングルプレックスシステムでは、HFBR-4501 側はグレー、HFBR-4511 側は青色です。

両方のコネクタは同じ基本的な機械的インターフェイスを使用しています。色の違いは、主に光リンクの送信機側と受信機側を識別するために使用されます。プラスチック光ファイバー自体が方向性を持つことを意味するものでは ありません。

Broadcom は現在、正式な部品番号 HFBR-4501Z および HFBR-4511Z を使用していますが、HFBR-4501 および HFBR-4511 は、機器のマニュアル、古いドキュメント、および市場検索で一般的に使用されています。当社の完成品ケーブルアセンブリは、対応するインターフェイス形状を使用していますが、Broadcom 純正のケーブルアセンブリと混同しないでください。

一般的なリンク位置:

ここで提供される製品は、購入した完成品ケーブルに取り付けられたコネクタのペアではなく、完成したケーブルアセンブリです。

当社の製造範囲は以下の通りです:

• POF ケーブルの被覆およびケーブル構造

• 切断および長さ管理

• HFBR コネクタアセンブリ

• 金属圧着リングの取り付け

• オプションのブーツおよびダストキャップアセンブリ

• ファイバー端面のトリミングおよび仕上げ

• 最終組み立ておよび検査

この製造範囲により、ケーブル構造と完成品アセンブリを、単一の固定された既製品ケーブル形式に限定されるのではなく、実際の機器およびプロジェクトの要件に合わせて構成できます。

既存の製品図面は、定義された長さ公差と完成品アセンブリの損失要件を備えた 1 m、2 m、および 3 m のアセンブリをカバーしています。

プロジェクトの要件に応じて、他の長さも製造できます。カスタム長の場合、アセンブリは公称メートル値以上の値で定義する必要があります。長さ公差、先端間定義、ケーブル構造、および適用される完成品アセンブリの光損失要件を一緒に確認する必要があります。

HFBR-4501 / HFBR-4511 アセンブリのより広い市場には、短いパッチコードから数十メートルの長さまでが含まれるため、この製品カテゴリではカスタム長の要求が一般的です。ただし、特定のシステムの実際の長さは、送信機、受信機、波長、ファイバー減衰、コネクタ損失、温度、および必要なデータレートの光バジェットにも適合する必要があります。

POF 仕様では、混同すべきではないいくつかの異なる損失値が使用されることがよくあります。

ベアファイバー伝送損失、被覆ケーブル減衰、コネクタまたはアダプタのカップリング損失、および完成品ケーブルアセンブリの挿入損失は、異なるオブジェクトを表します。

たとえば、三菱 SK シリーズのベア POF、三菱の被覆 POF ケーブル、Broadcom の POF ケーブル、HFBR マッチングアダプタ、および当社の完成品 1 m / 2 m / 3 m アセンブリはすべて、異なる損失定義とテスト条件を使用しています。

購入およびシステムのマッチングにとって、最も関連性の高い値は、ベアファイバーまたはサードパーティ製ケーブルの値ではなく、供給される完成品アセンブリに適用される仕様です。

当社の HFBR POF ジャンパブルケーブルの設置ガイドラインは次のとおりです:

• 最小ケーブル曲げ半径: 22 mm

• 設置中の一時的な引張力: ≤50 N

• 長期引張荷重: ≤1 N

• 光端面をほこり、油、傷、汚染から保護してください

• 過度の曲げ、繰り返しねじり、結び目、強制的な巻き戻しを避けてください

• ケーブルをクリーナー、油、溶剤、接着剤、可塑剤、その他の化学物質にさらす前に、互換性を確認してください

これらの条件は、完成した HFBR ジャンパブルケーブルに適用され、関連性のないベアファイバーまたはサードパーティ製ケーブル仕様から取得した曲げまたは引張値で置き換えるべきではありません。

標準で文書化されている構造は 2.2 mm 黒色 PE ジャケットケーブル ですが、産業プロジェクトでは異なる機械的または環境的特性が必要になる場合があります。

プロジェクトに応じて、アセンブリは次のような要件に合わせて開発できます:

• 難燃性またはハロゲンフリーのジャケット構造

• 改善された耐薬品性または耐油性

• 追加のストレインリリーフ

• 強化またはヘビーデューティケーブル構造

• 代替ジャケット材料

• 追加の機械的保護

• 異なるブーツおよびダストキャップ構成

必要な温度、難燃性、耐薬品性、および機械的強度を、ファイバーグレード、ジャケット材料、コネクタ、ケーブル構造、および完成品アセンブリの検証の組み合わせとして扱う必要があります。

そのため、サードパーティ製ケーブルまたはコネクタの温度、UL、難燃性、または機械的定格を、完成品アセンブリに自動的に転送することはありません。

HFBR-4501 / HFBR-4511 インターフェイスは、電気的絶縁、電気的干渉に対する耐性、および簡単な短距離ファイバー接続が必要な産業用光リンクで使用されます。

関連するアプリケーションには以下が含まれます:

• ファクトリーオートメーション

• 産業用制御およびフィールドバスシステム

• パワーエレクトロニクス制御

• 高電圧ガルバニック絶縁

• 変電所保護および制御通信

• 産業機器間接続

• ボード間およびラック間光リンク

ABB のドキュメントは具体的な例を提供しています。REF542plus 保護および制御ユニットは、SPABUS プラスチックファイバー通信用の HFBR-4501 グレー TX 光インターフェイス および HFBR-4511 青色 RX 光インターフェイス を識別します。ABB SPACOM / SPA ドキュメントは、POF 保護および制御通信リンクで使用される HFBR-4501/4511 コネクタも示しています。

これらの参照は、インターフェイスのアプリケーション環境を確認します。特定のデバイスとの最終的な互換性は、機器のインターフェイス、必要な長さ、およびシステムの光バジェットに対して確認する必要があります。

現在の完成品アセンブリでは、品質管理は、適用される製品図面で定義された特性を中心に組織できます。これには以下が含まれます:

• ケーブルの外観と構造

• 長さと構成

• コネクタと圧着アセンブリ

• ファイバー端面の状態

• 指定されたテスト条件下での完成品アセンブリの光損失

OEM またはプロジェクトの要件については、コネクタ保持力、ケーブル引張性能、材料選択、温度要件、難燃性、またはその他の環境条件などの項目について、追加の検証を組織できます。

技術図面、寸法情報、および設置ガイドラインも、製品構成に応じて提供できます。コンプライアンス文書およびテストレポートは、サードパーティ製コネクタまたはケーブルの認証から想定するのではなく、実際の BOM、材料バージョン、およびプロジェクト範囲に一致させる必要があります。

HFBR-4501 / HFBR-4511 POF ケーブルアセンブリ、カスタム長、産業用ケーブル構造、OEM 要件、または機器固有の構成については、必要な長さとアプリケーションの詳細をお送りください構成と見積もりについて。
